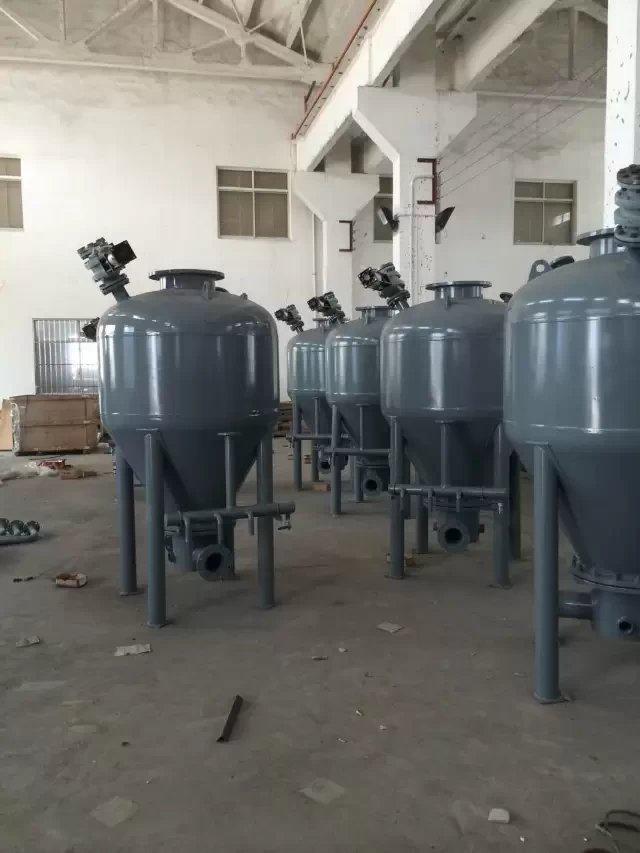

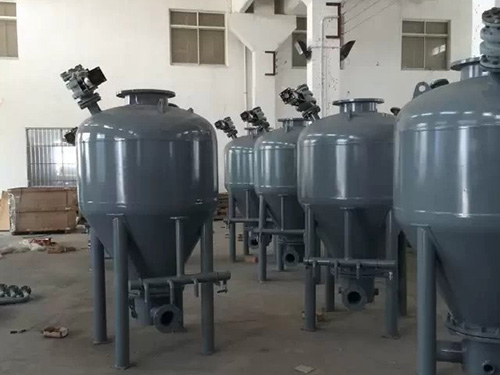

倉式發送罐(倉泵)
倉式發送罐(倉泵)添加時間:2018-08-21
聯系電話:18643222618
  1、結構

  2、充氣管路2、罐體3、二位二通閥4、單向閥5、壓力表6、進料閥7、料位計8、排氣閥

  9、閥箱10、錐管11、流化室

  2、工作原理及用途

  2.1F型發送罐工作過程分為三個階段:

  2.1。1進料階段:進料閥和排氣閥打開,物料自由落入罐體內,料滿后,料位計發出信號,進料閥和排氣閥自動關閉,完成進料過程。

  2.1。2加壓、流化、輸送階段:打開進氣閥,壓縮空氣分三股進入罐體,使物料呈流化狀態,同時,加壓、輸送開始;當罐內物料輸送完畢,壓力下降到管道阻力時,通氣延續一定時間,進氣閥關閉,進料閥和排氣閥重新打開,完成一次輸送循環。

  2.2用途

  2.2。1F型系列發送罐是壓送氣力輸送系統中輸送散裝物料的理想設備,適宜于粉煤灰、水泥、鑄造型砂、礦粉、糧食、化工原料等粉粒狀物料的輸送,在吸取了國內外同類產品的先進技術與結構完善的基礎上,通過多次改進而成,并做了大量科學試驗,其質量穩定,性能可靠,在各行業得到廣泛應用。

  2.2。2F型系列發送罐可根據用戶需求及物料料性,設計制造多種結構,如上引式、下引式、脈沖栓流氣刀式等,滿足不同行業、不同介質的工況要求。

  3、產品特點

  3.1結構簡單,占地少,維修費用低。

  3.2設置手動或PLC自動控制,自動化程度高。

  3.3流態化裝置使輸送物料充分流態化,輸送效率高,輸送質量保證。

  3.4輸送管路布置靈活,實現集中、分散、大高度、長距離輸送。

  3.5密封輸送,物料不損耗、不受潮、不污染,不受各種氣候條件影響,有利于生產和環境保護。

  3.6發送罐可并聯適用,實現物料的連續輸送。

  3.7F型系列發送罐亦可在物料出口處安裝氣刀閥,實現脈沖栓流氣力輸送,進一步降低輸送速度,保證物料顆粒不受損壞。

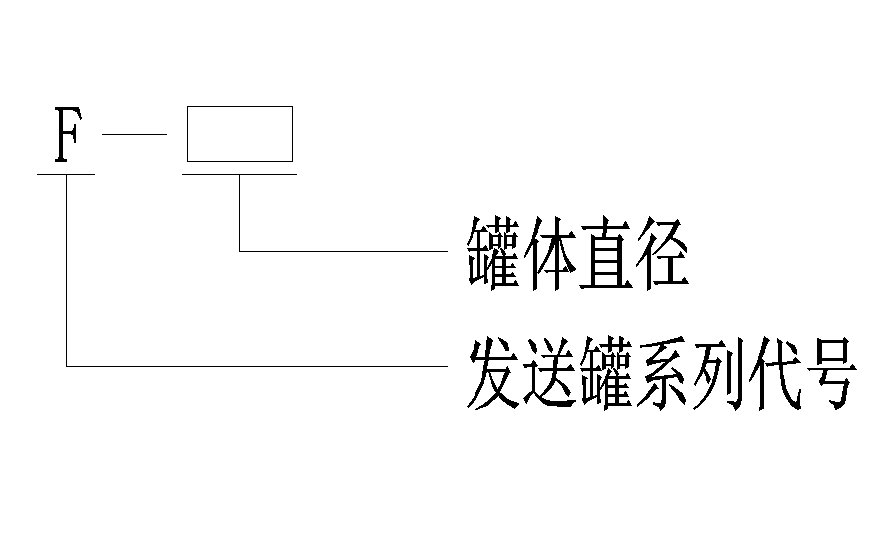

  4、產品型號說明

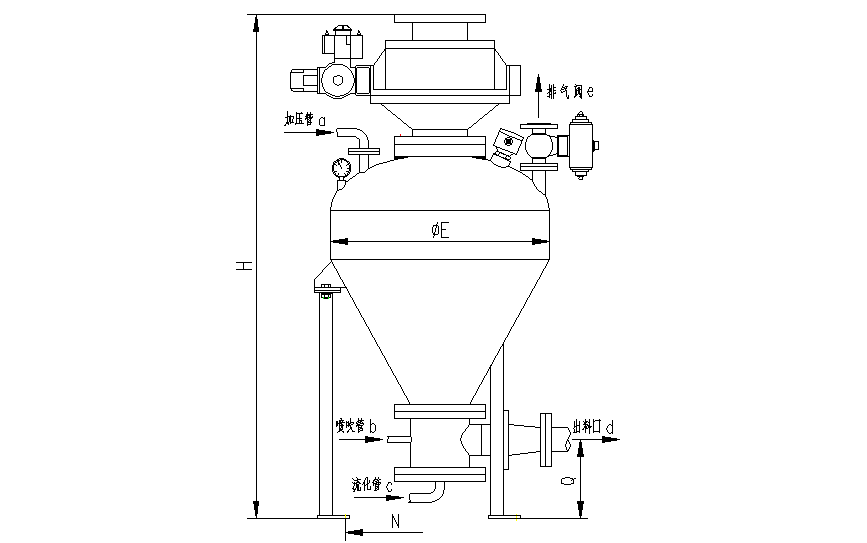

  5、罐體安裝尺寸及參數

  F型發送罐外形尺寸及性能參數表:


型號 幾何
容積
(m3
輸送量(t/h) 耗氣量(m3/min) ΦE H N Q a
(DN)
b
(DN)
c
(DN)
d
(DN)
e
(DN)
F-0.35 0.35 5 1-2 800 1971 468 249 25 25 25 50 40
F-0.65 0.65 8 3-5 1000 2411 577 320 25 25 25 80 40
F-1.0 1 12 6 1200 2770 780 390 40 25 25 100 80
F-1.5 1.5 25 6-10 1400 3190 866 380 40 25 25 100 80
F-2.5 2.5 30 6-10 1600 3590 924 480 40 25 25 100 80
F-4.0 4 36 10-15 1800 3800 1039 396 40 25 25 100 80
F-6.0 6 45 10-15 2000 4050 1155 405 40 25 25 100 100
F-8.0 8 55 16-20 2200 4500 1270 550 50 40 40 150 100
F-10 10 70 16-20 2400 4725 1386 550 50 40 40 150 100

  ·工作壓力:+0.2~+0.7MPa·溫度范圍:-20~250℃

  注:1。以上各結構尺寸僅供參考,最終各型號的尺寸以設備總圖為準。
