一、氫氧化鈉自動拆袋卸料機成套裝置設備特點：
氫氧化鈉自動拆袋卸料機成套裝置是以我公司專利產品自動拆袋分離機基礎上用三維軟件設計開發出來的成套設備，是嚴格按國家機械行業標準中的參數選擇及技術要求而研制生產的。安裝簡便、設計精準，對于設備的工藝功能，不需要有很高的技術水平就可以正常使用。該設備破袋過程中無任何粉塵外泄，有效的保護環境和作業空間，工人能在較好的環境中工作，有利工人身心健康。破袋后殘袋內無殘留物料，既可避免物料浪費又因殘袋干凈可回收為再生物資，破袋后輸出的物料中無雜質。該設備還具有整機消耗功率少、噪音小、重量輕、操作簡單、故障率低、維修方便等特點，性能已達到國外進口同類設備的水平。
二、設備使用說明：

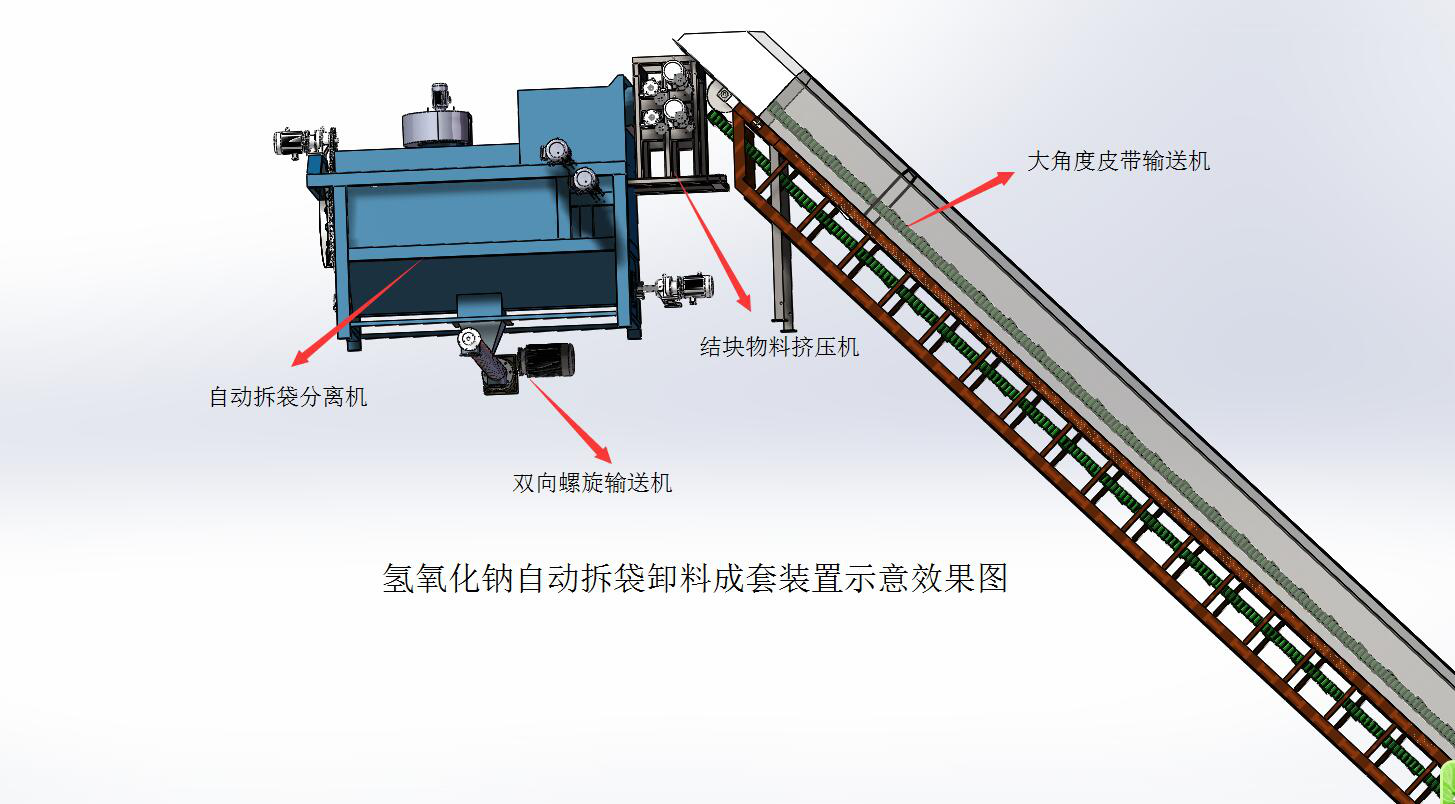

設備設計工藝：工人將袋裝物料放置到大角度皮帶輸送機上，皮帶輸送機將物料運至結塊物料擠壓機進口；擠壓過的物料靠重力進入拆袋分機內進行分離，物料由排料口進入雙向螺旋輸送機；通過雙向螺旋輸送機電機的正反轉控制將物料送至目標料倉。廢袋由排袋口排出后人工收集。拆袋產生的粉塵及堿氣進入堿氣交換系統處理。
2.1供貨設備明細
2.2主要設備說明
|
序號 |
|
型號和規格 |
數量 |
材質 |
備 注 |
|
1 |
自動破袋卸料機 |
******* |
1套 |
SS304 |
電機、特殊部件除外 |
|
2 |
雙向螺旋輸送機 |
******* |
1套 |
SS304 |
電機除外 |
|
3 |
結塊物料擠壓機 |
******* |
1套 |
SS304 |
電機除外 |
|
4 |
堿氣交換系統 |
******* |
1套 |
SS304 |
電機除外 |
|
5 |
大角度皮帶輸送機 |
******* |
1套 |
SS304 |
電機、特殊部件除外 |
|
6 |
電氣控制系統 |
定制 |
1套 |
|
|
2.2。1自動破袋卸料機
產品名稱：自動破袋卸料機（又名自動拆袋分離機）
產品型號： *******

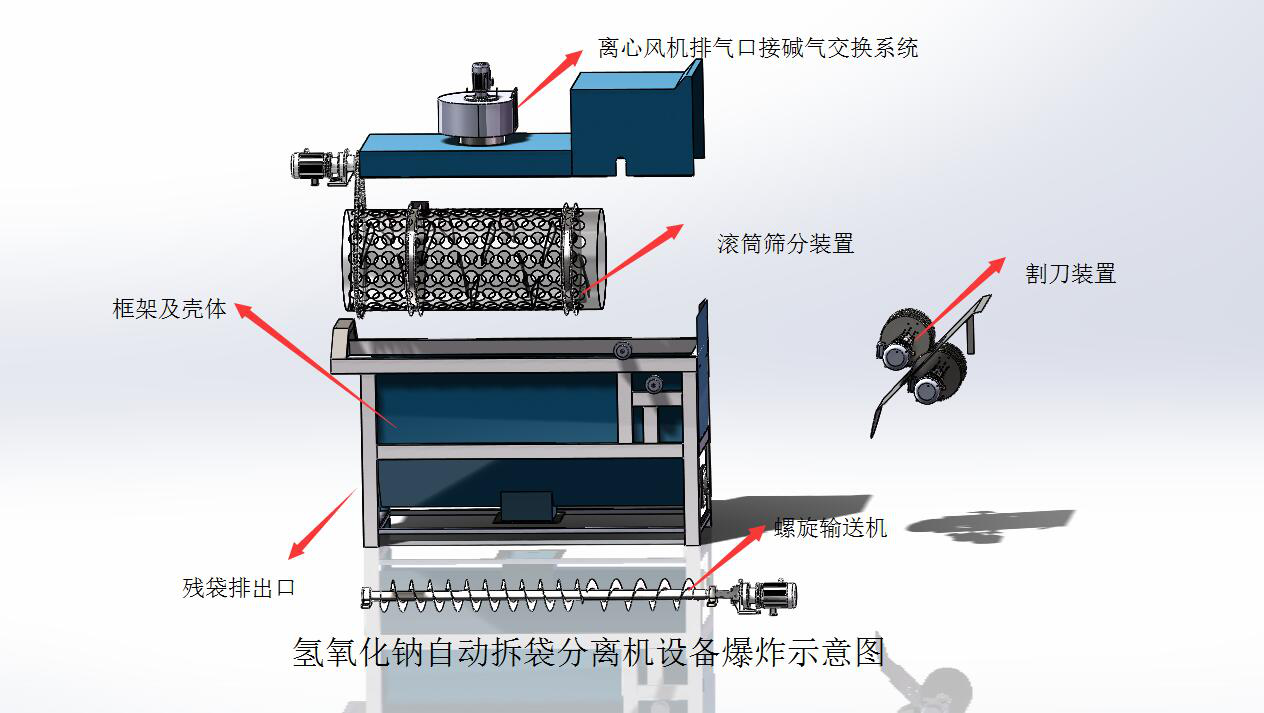

我公司生產的自動破袋卸料機（又名自動拆袋分離機）由割刀裝置、滾筒篩、中間支架、螺旋輸送機、控制箱共五部分組成。破袋能力≥400袋/h（物料袋最大外形尺寸不得超過900*550*350mm）
割刀裝置：在下滑過程中由快速轉動的刀片將包裝袋割開，破損的包裝袋、雜質、結塊物料被滾筒篩帶出機體。
滾筒篩：被割開的殘袋和物料滑入滾筒篩進行篩分。
中間支架：框架支撐。
螺旋輸送機：從滾筒篩落下的物料由螺旋輸送機輸出至排料口。
控制箱：整機電氣控制。
割刀裝置參數：
上、下割刀電機型號：*******KW（共計2臺）
電機轉速：*******轉/min
刀片材質：*******錳（厚度*******3mm根據物料材質確定）
刀片使用壽命：大于*******小時滾筒篩參數：
滾筒減速機型號：*******kw
轉速：*******轉/min
滾筒直徑：*******mm
篩網孔直徑：*******5mm
篩網板厚：*******mm
滾筒轉速：*******轉/min
螺旋輸送機參數：
螺旋輸送機減速機型號：*******
葉輪材質/壽命：*******mm厚，壽命大于*******小時。
主軸材質/壽命：壽命大于*******小時
殼體材質：殼體即為拆包機主體下部分，*****mm厚。
主軸轉速：*******轉/min

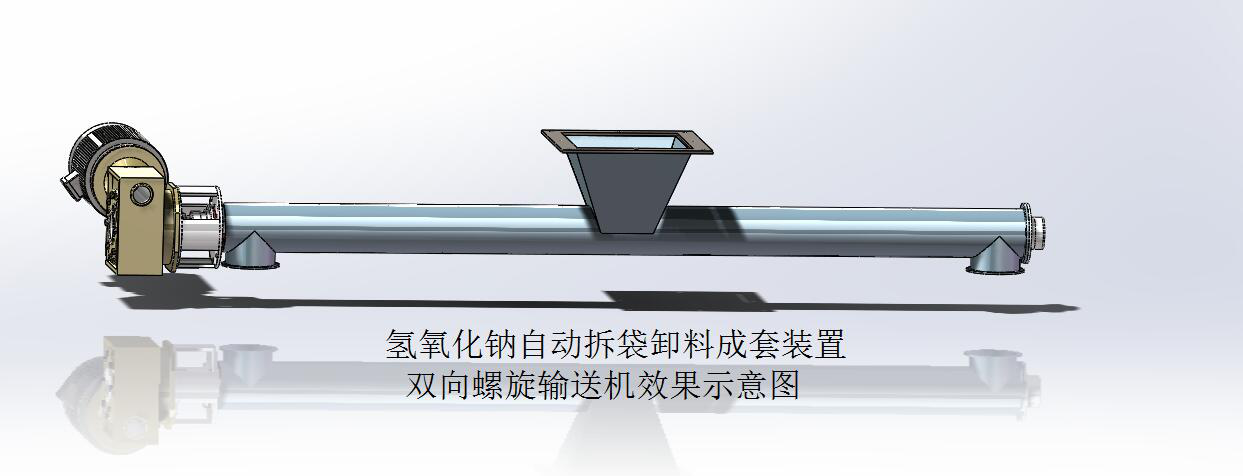

2.2。2雙向螺旋輸送機
產品名稱：雙向螺旋輸送機
產品型號： *******
|
序號 |
項目配置 |
參數 |
備注 |
|
1 |
螺旋管直徑 |
******* |
除電機外均為SS304材質 |
|
2 |
螺旋長度 |
*******m |
|
3 |
電機功率 |
*******kw |
設備參數表：

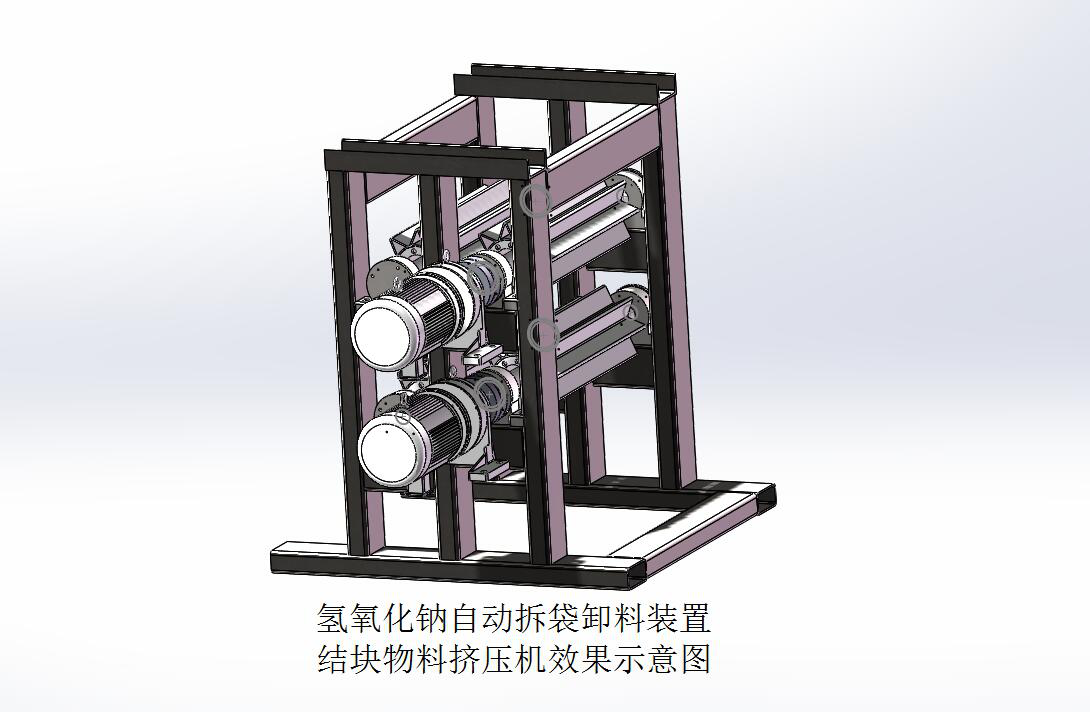

2.2。3結塊物料擠壓機
產品名稱：結塊物料擠壓機
產品型號： *******
設備參數表：
|
序號 |
項目配置 |
參數 |
備注 |
|
1 |
電機功率 |
*******kw*2 |
除電機外均為SS304材質 |

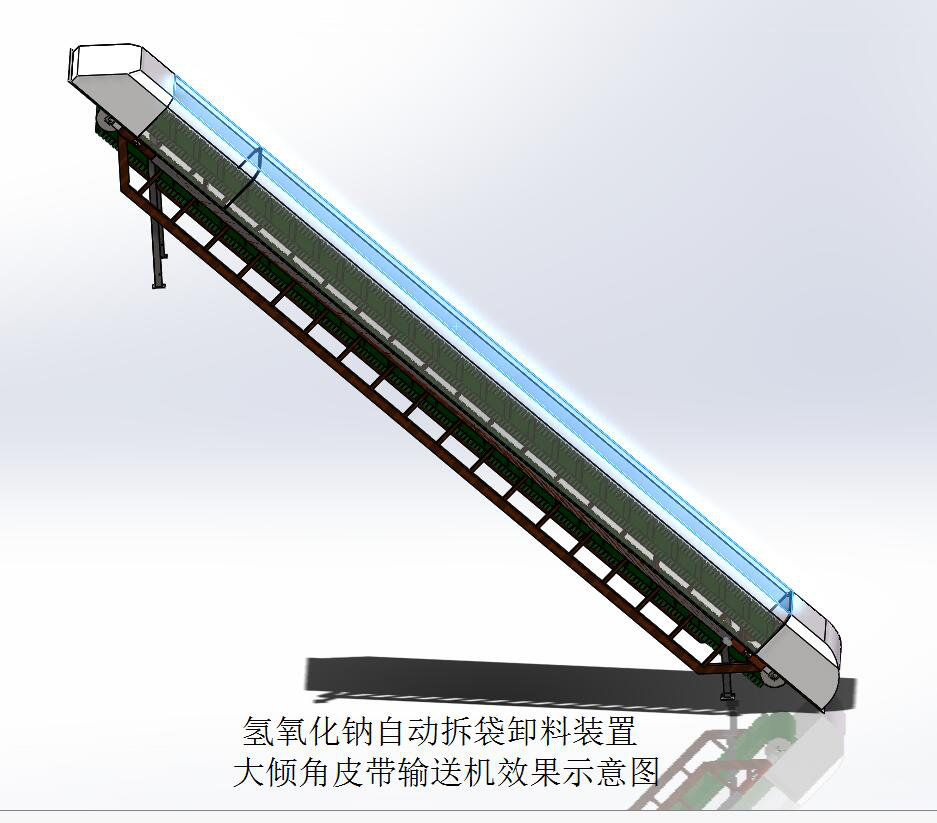

2.2。4大傾角皮帶輸送機
產品名稱：大傾角皮帶輸送機
產品型號： *******
設備參數表：
|
型號 |
基帶寬B（mm） |
擋邊高H（mm） |
橫板間距 |
皮帶長度m |
帶速v（m/mi） |
傾角β（°） |
輸送量Q（m/h） |
被輸送物料最大塊度 |
功率N（kW） |
|
YGSDJ** |
** |
** |
** |
** |
** |
** |
** |
** |
** |
注：帶速調試為變頻電機調試
設備特點：
我公司生產的大傾角皮帶機采用的是有波紋擋邊和橫隔板的輸送帶，其許用的輸送傾角最大可達**°，因而可以節約占地面積，節省設備投資和土建費用，具有較高的綜合經濟效益，是大傾角輸送和垂直提升的理想設備；同時具有輸送長度伸縮的功能
結構簡單：如前所述，各主要部件均可與通用輸送帶通用，為使用、維護帶來方便；
運行可靠：其可靠度與通用帶式輸送機幾乎相等；
運行平穩：噪聲小。由于輸送部件在托輥上運動，其噪聲可忽略；
能耗?。河捎诓淮嬖谘b料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，總裝機功率相比同輸送量的其它輸送設備顯著降低；
輸送量大：由于輸送帶具有波紋擋邊，其裝載端面增大，在相同傾角時，比通用帶式輸送機的輸送量大；
銜接方便：可在機頭和機尾設置任意長度的水平輸送段，便于和其它設備銜接；我公司通過改進輸送帶頭部轉平部位的結構，使局部拉力800N/mm下降到400N/mm以下延長了皮帶使用壽命。減少客戶設備維護費用。
工作原理
大傾角伸縮皮帶輸送機是用波狀擋邊輸送帶取代普通輸送帶，主要由尾部拉緊裝置、尾部壓帶裝置、中部支架、托輥裝置、擋邊輸送帶、頭部傳動裝置、防跑偏裝置、下料溜槽等部件組成。**型輸送機可在-25℃～40℃環境溫度范圍內連續輸送堆積密度0.5～2.5t/m³之間的各種散裝物料，其最大傾角為75°，輸送的最大物料塊度≤180mm，在輸送有特殊要求的物料時，可換用特殊材料的波紋擋邊輸送帶。根據輸送工藝要求，可以單機輸送，也可多臺或與其它輸送機組合成傾斜輸送系統，實現遠距離、大跨度的物料輸送。

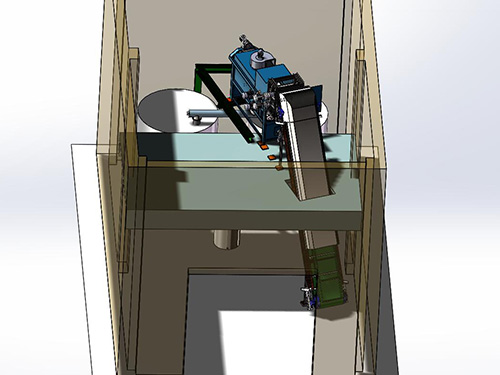

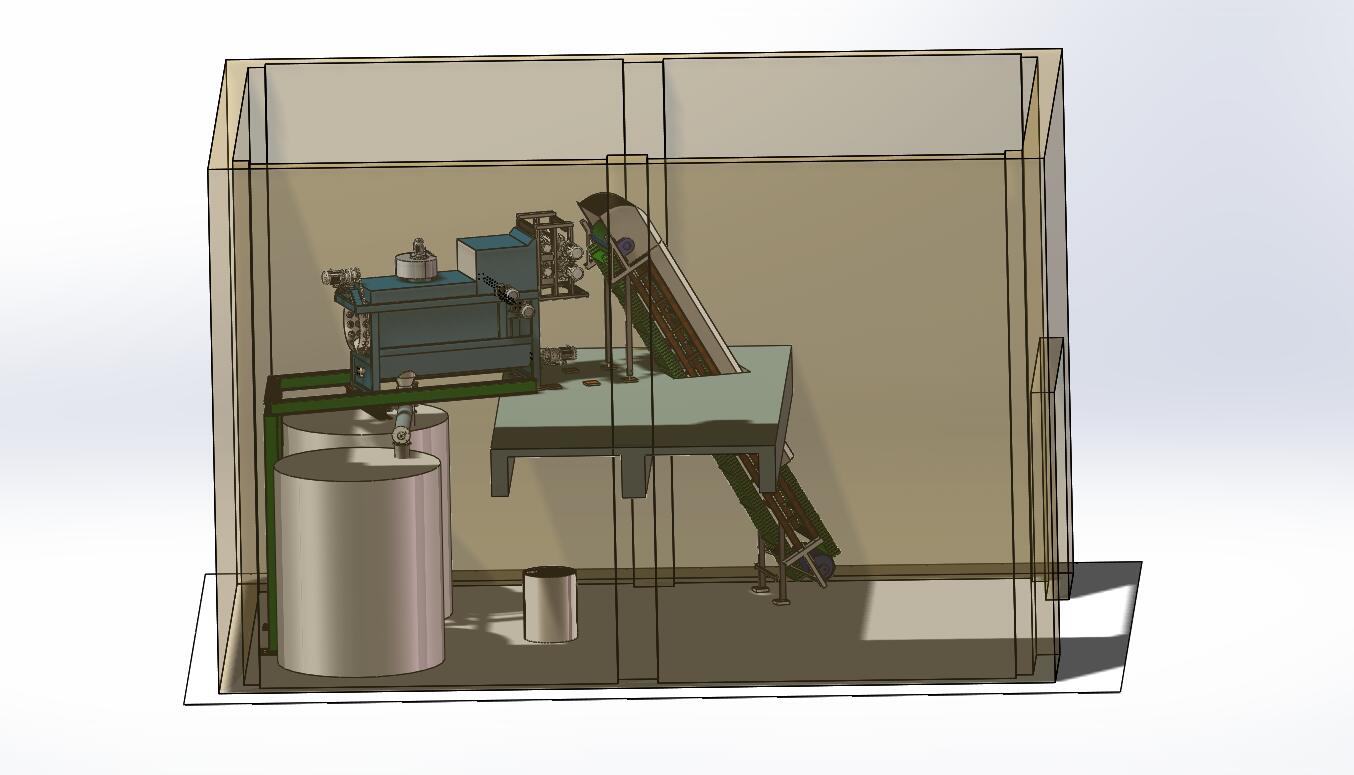

氫氧化鈉自動拆袋卸料機成套裝置側視圖

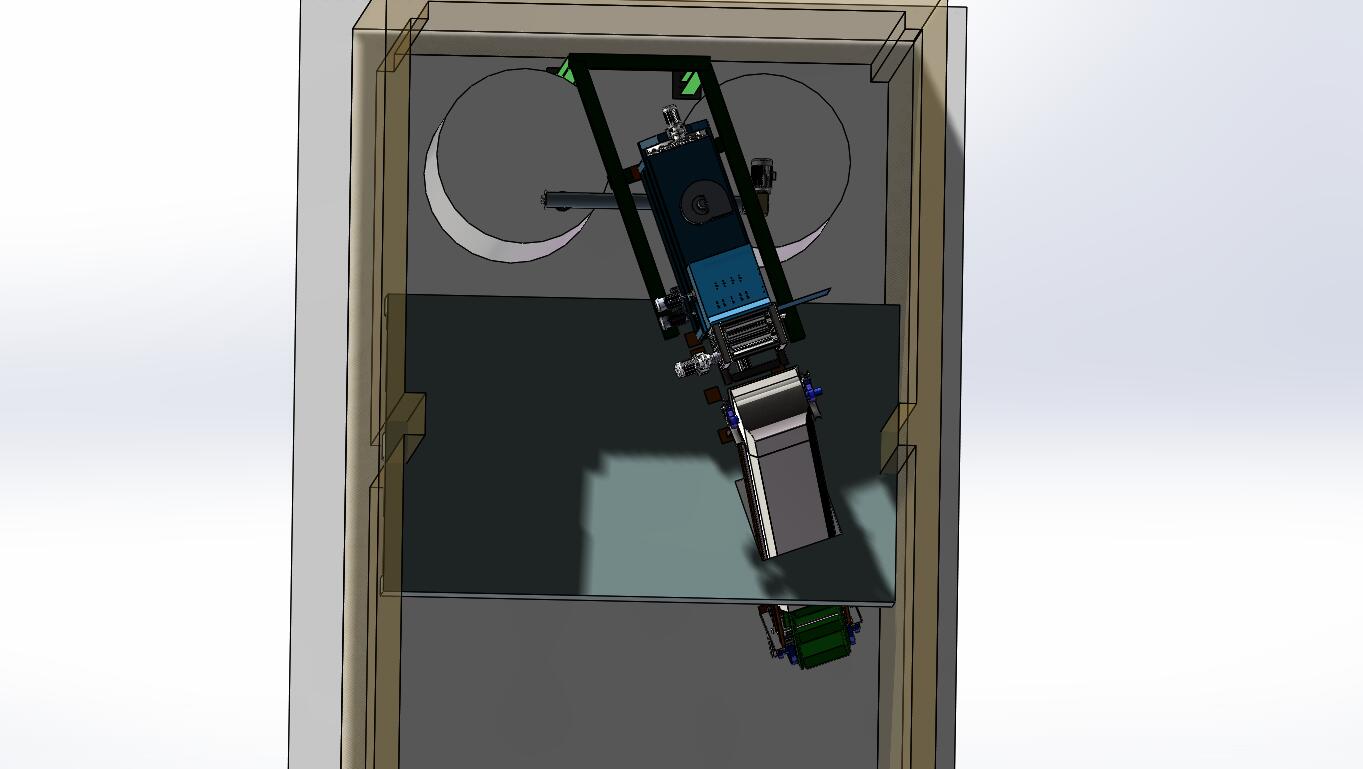

氫氧化鈉自動拆袋卸料機成套裝置俯視圖
氫氧化鈉自動拆袋卸料機成套裝置主視圖
