平臺式噸袋拆包及氣力輸送系統
輸送物料：顆粒細粉；
基本參數
1、輸送量：5~40t/h；堆積密度：300~1600kg/m3；
2、輸送距離：
L水平≤1000m，L垂直≤70m，彎頭小于6個；（倉泵輸送）
L水平≤50m，L垂直≤40m，彎頭小于5個；（旋轉閥輸送）
3、料倉數量多個
工藝：工人將水泥包裝袋依次放置在皮帶輸送機上，皮帶輸送機將物料送至拆包機主體。拆袋后的物料通過靠重力落到拆包機底部，通過底部的螺旋輸送機將物料推至出料口。通過氣力輸送裝置將物料送至目標料倉。拆包機自帶除塵系統，拆包過程中整機處于負壓狀態。殘袋可由殘袋壓榨機擠壓后人工收集。

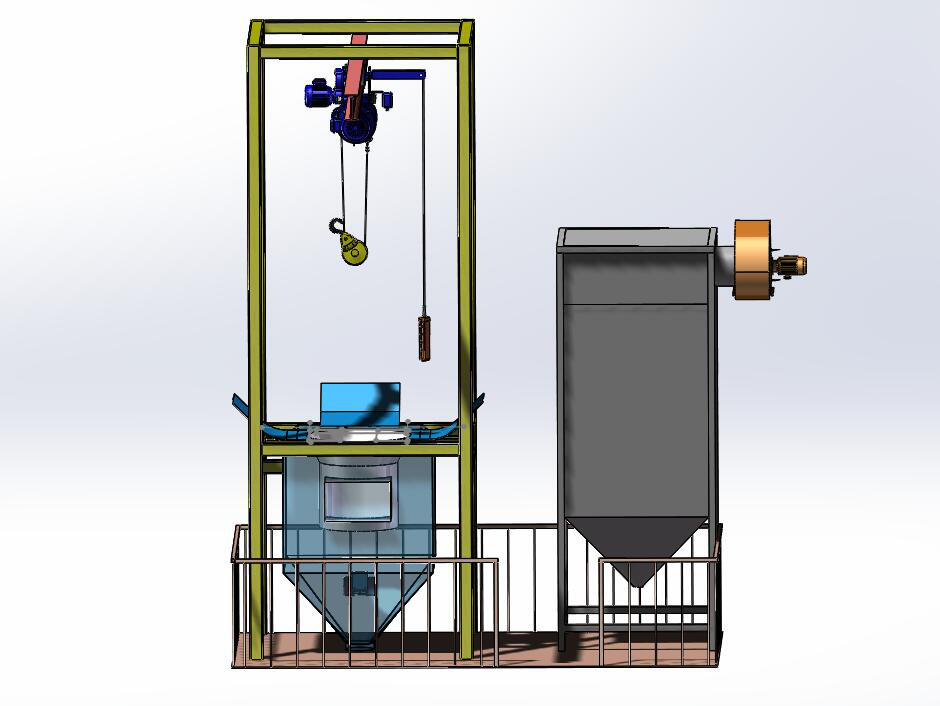

平臺式噸袋拆包機氣力輸送系統設計圖
平臺式噸袋拆包機氣力輸送系統設計圖

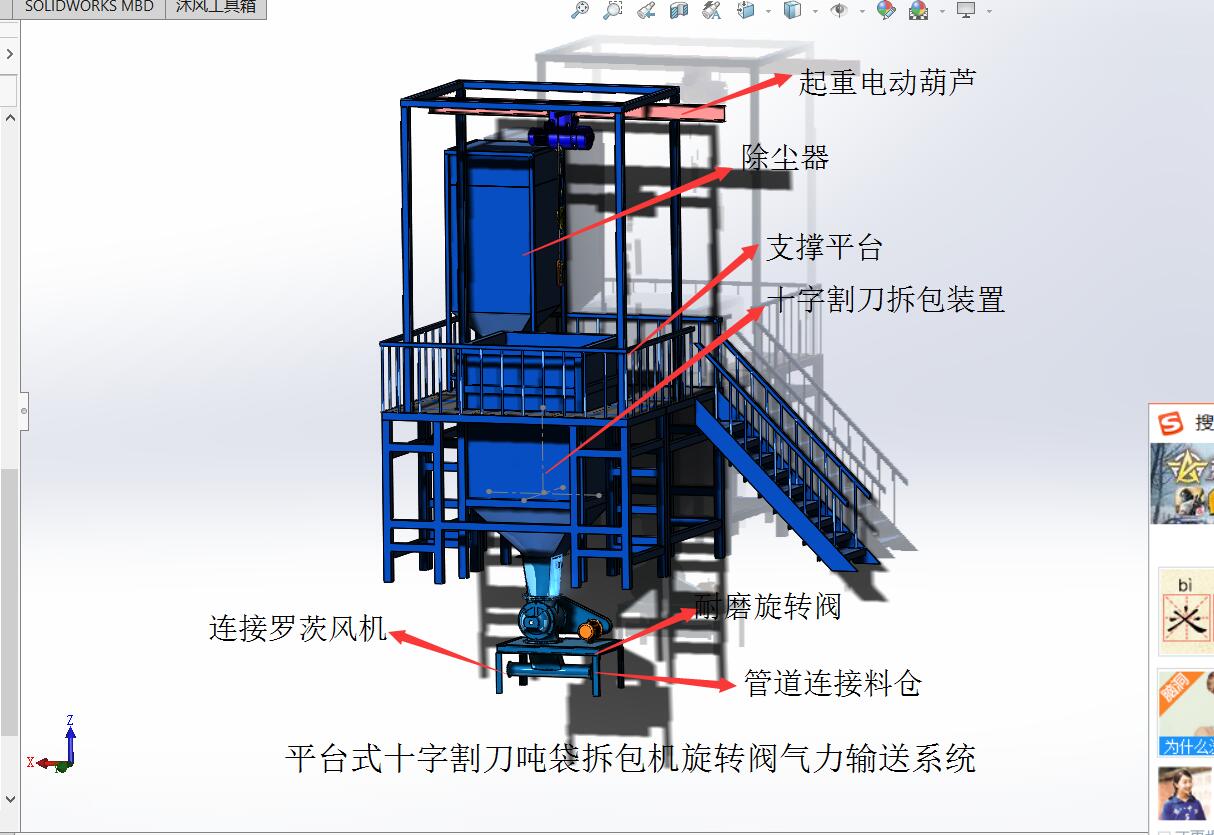

平臺式十字割刀噸袋拆包機旋轉閥氣力輸送系統效果圖

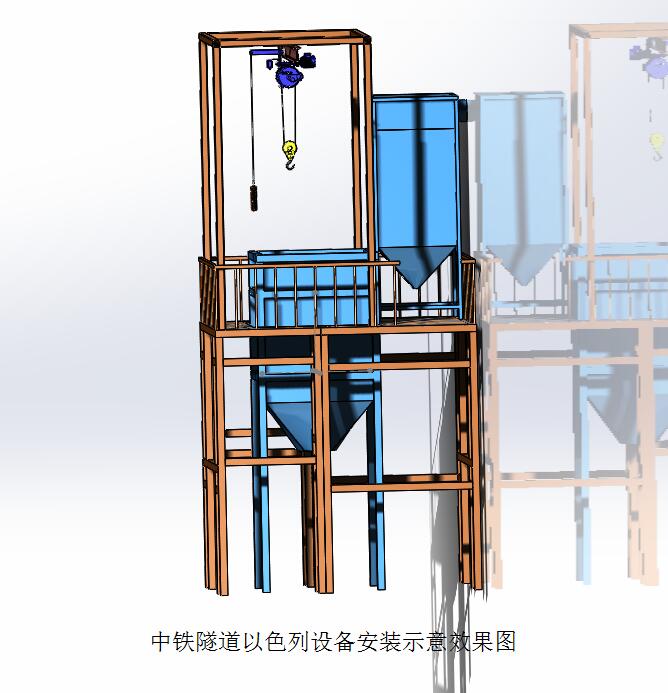

中鐵隧道以色列系統安裝示意效果圖

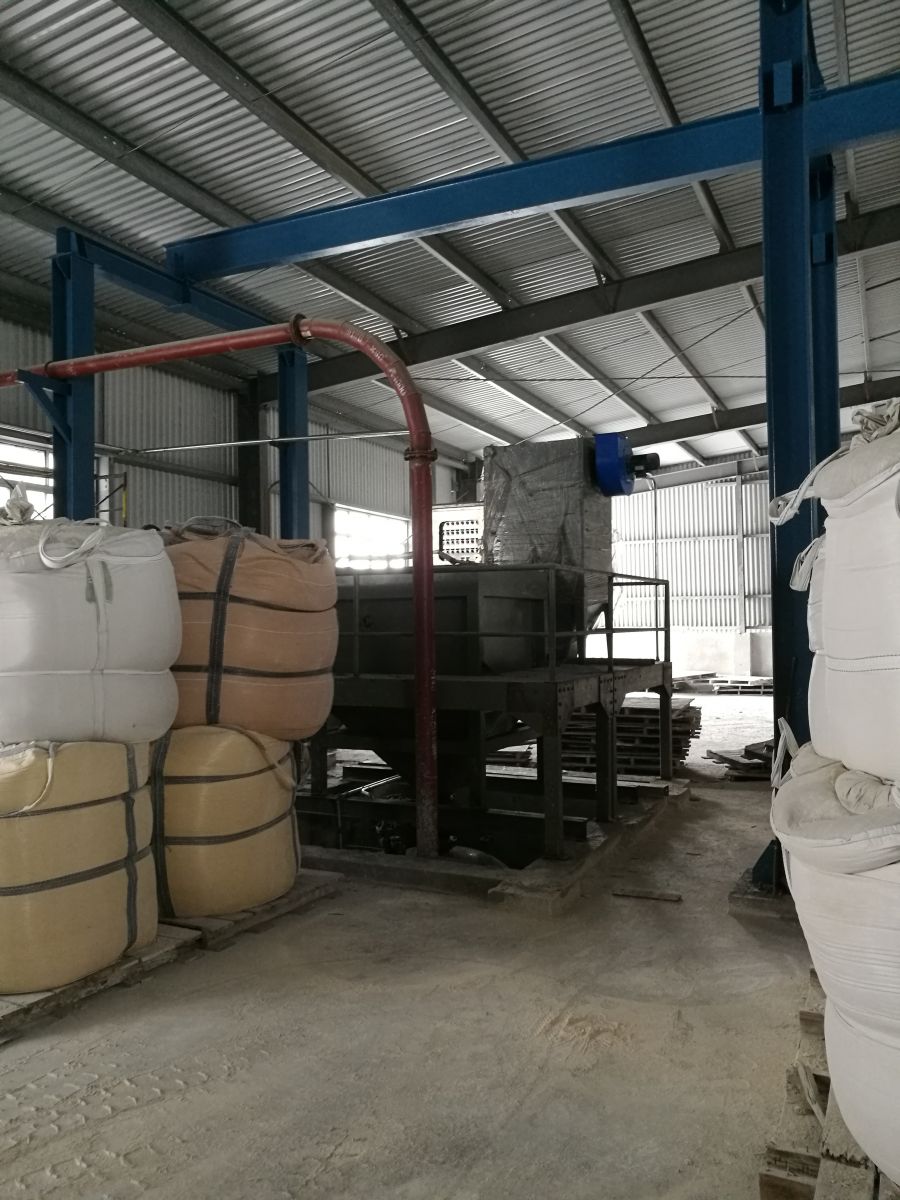

平臺式噸袋拆包倉泵氣力輸送系統現場照片

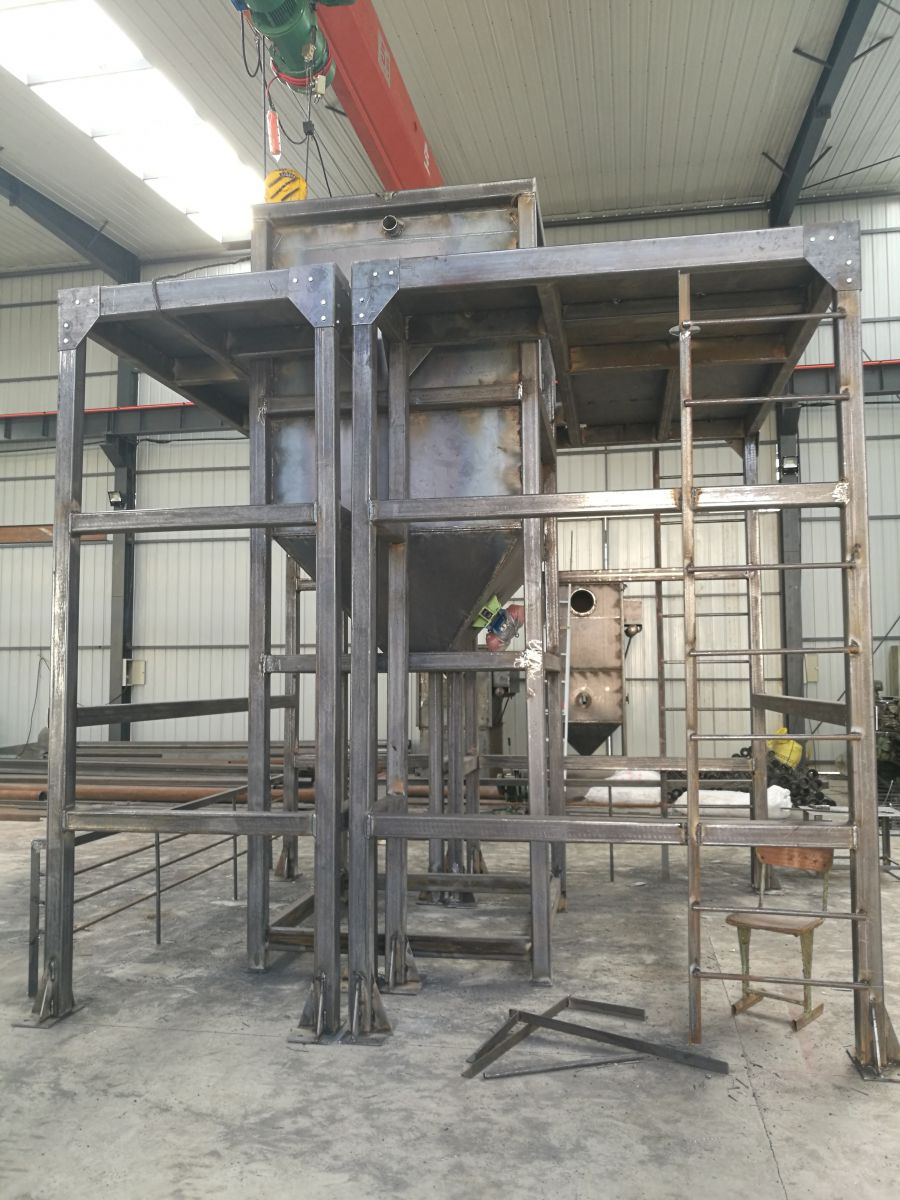

平臺式噸袋拆包旋轉閥氣力輸送系統生產圖片
