GGD配電柜
產品詳情
GGD型交流低壓配電柜
一.概述
GGD型交流低壓配電柜（以下簡稱配電柜）適用于發電廠、變電所(站)、工礦企業等電力用戶作為交流50Hz、額定工作電壓380V、額定工作電流至5000A的配電系統中作為動力、照明及配電設備的電能轉換、分配及控制之用。

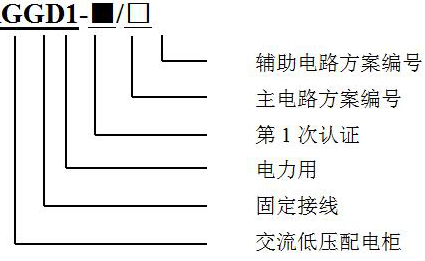

二.產品型號及含義
三.
結構簡介
1、配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產，既縮短了生產周期，也提高了工作效率。
2、配電柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升。通過上端的槽孔排出，而冷風不斷地由下端的槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。
3、配電柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新。
4、柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
5、裝有電器元件的儀表門用多股軟銅線與構架相連，整柜構成完整的接地保護電路。
6、柜體面漆選用聚脂桔形烘漆，附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。
7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
8、柜體的防護等級為IP30,用戶也可根據使用環境要求在IP20~IP40之間的選擇
四.技術參數
配電柜技術數據列表1 表1
|
型號 |
額定電壓
(V) |
額定電流
(A) |
Is額定短時耐受電流
(kA) |
額定峰值耐受電流(kA) |
|
GGD |
380 |
630,800,1000,1600 |
50,65,80 |
105,140,176 |
五.一次線路方案

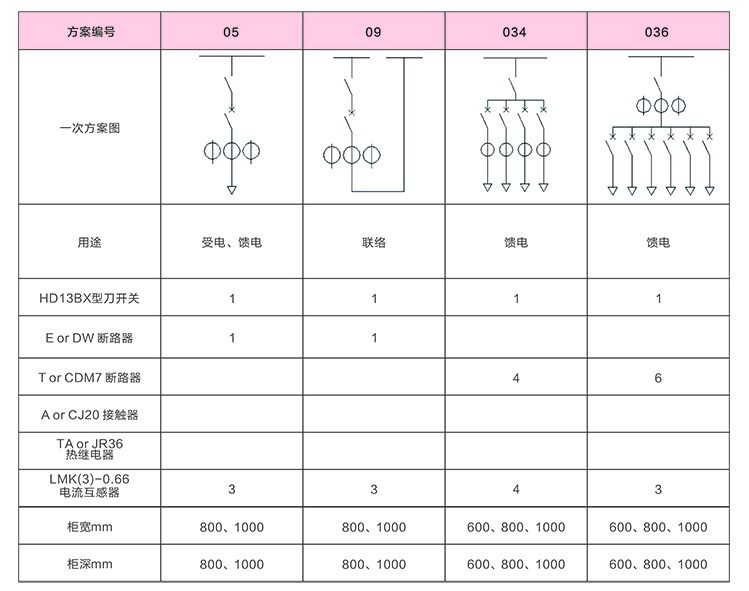

配電柜一次線路方案及柜內主要電器元件見列表2，對于主電路方案作如下技術說明：
1、一次元器件的選型
配電柜具有廣泛的適用性。一次元器件的選擇遵循安全、經濟、合理、可靠的原則，放棄了淘汰型和性能較差的元器件。在選用近年來本公司生產的技術性能指標較先進的產品的同時，也合理地在有限范圍內保留了一些老產品。由于配電柜的結構具有較好的安裝靈活性，今后，即使主管部門強制淘汰某些產品或用戶選型有特殊要求時，配電柜不會因元器件的改型或更新而造成安裝困難。
2、進線方式
配電柜的進線方式有常用的上、下側進線的方式，同時也設計了由柜頂左、中、右三個位置上進線及柜后進線方式，以滿足各類工程設計對不同進線方式的需要。
3、降容問題
配電柜擬以較好的自然通風系統，解決元器件裝入封閉式柜后的溫升、降容問題。經過多次研究性驗證，證實了通風系統的設計是成功的，故使用部門選配電柜時可視同元器件在開啟式屏內安裝，按設計常規考慮降容系數。
4、無功功率自動補償柜
根據用戶選用配電柜時配套需要，本產品包括了MSCLA型無功功率補償柜的設計方案，供設計選用。柜的外形尺寸與DRGGD1柜相同，其一次線路方案見附續表2.
六.外形尺寸及安裝尺寸

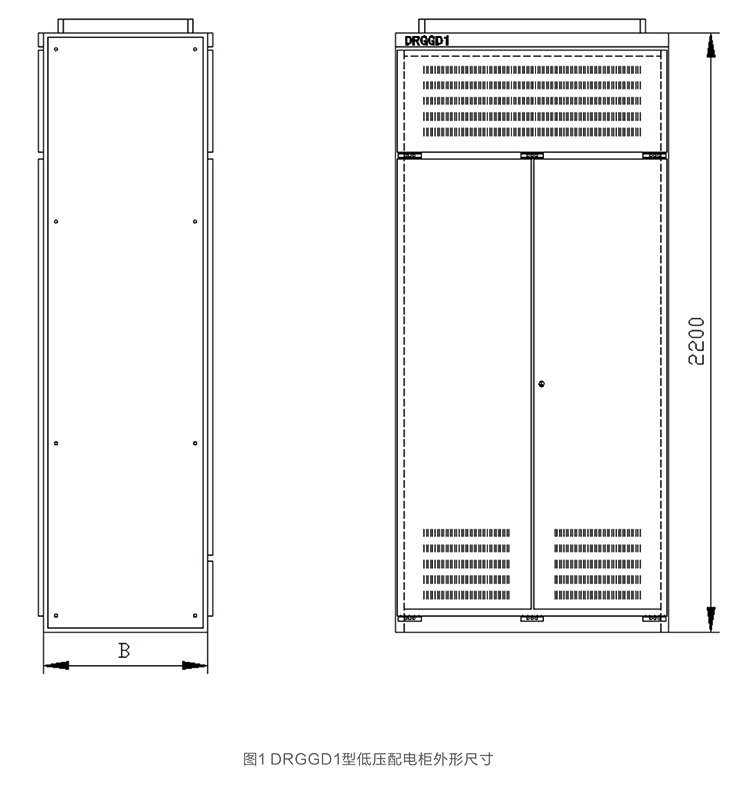

GGD型低壓配電柜的外形尺寸見圖1，其安裝尺寸圖見圖2。

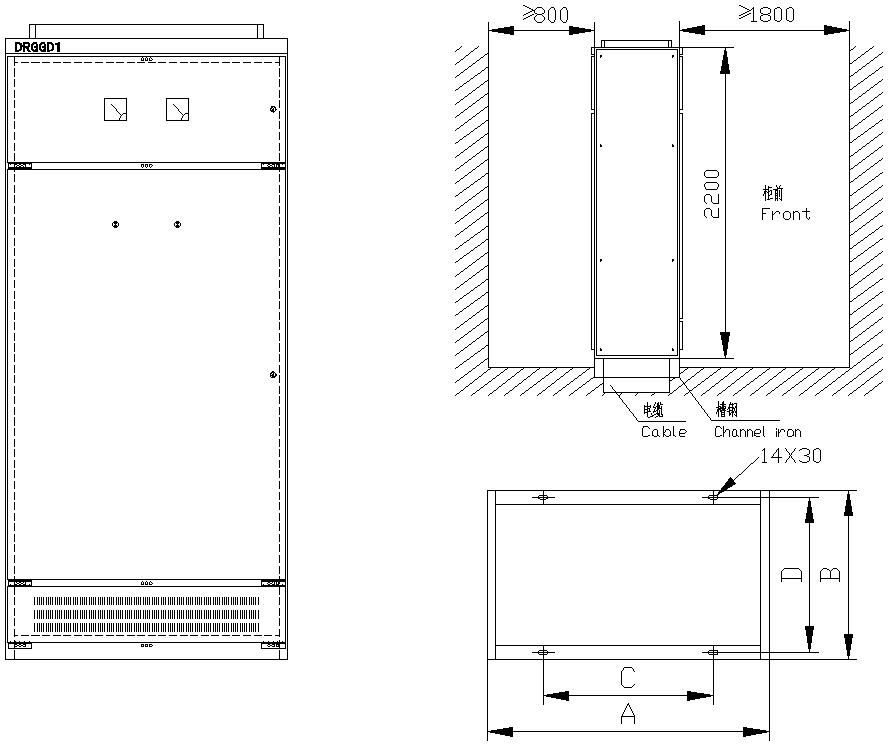

圖2 GGD 型低壓配電柜安裝尺寸
GGD型交流低壓配電柜
|
外形尺寸 |
|
A |
B |
C |
D |
|
600 |
600 |
450 |
556 |
|
600 |
800 |
450 |
756 |
|
800 |
600 |
650 |
556 |
|
800 |
800 |
650 |
756 |
|
1000 |
600 |
850 |
556 |
|
1000 |
800 |
850 |
756 |
|
1200 |
800 |
1050 |
756 |
七.正常使用條件
1、 安裝使用地點海拔高度不超過2000m；
2、 周圍介質溫度不高于+40℃、不低于-5℃，24h的平均溫度不超過+35℃；
3、 室內相對濕度不超過90%（溫度為25℃）；
4、 沒有導電塵埃與足以腐蝕金屬和破壞絕緣的氣體的場所；
5、 沒有火災、爆炸危險的場所；
6、 沒有劇烈振動和顛簸，且垂直傾斜度不超過5°的場所；
7、 若有特殊使用條件，請?jiān)诙ㄘ洉r(shí)和制造廠聲明。
八.訂貨須知
用戶訂貨時，應提供如下資料數據：
1、 產品的全型號（包括主電路方案號和輔助電路方案號）；
2、 主電路系統組合順序圖；
3、 輔助電路電氣原理圖；
4、 柜內元器件清單；
5、 產品若有特殊要求時，事先聲明。

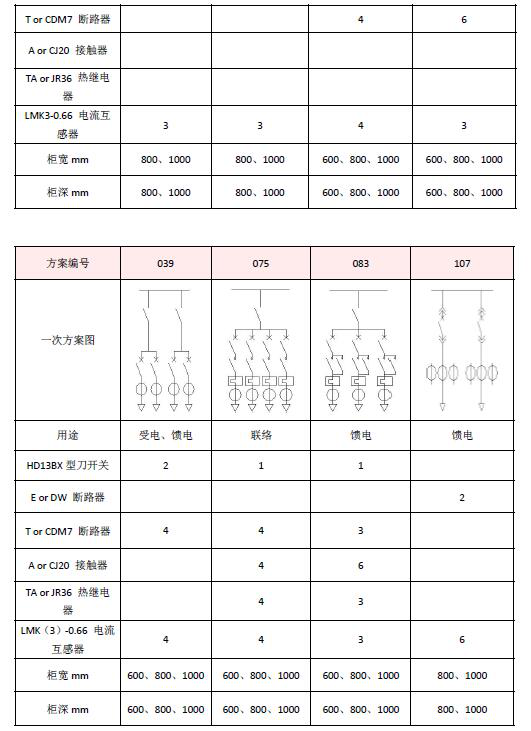

九.主電路方案
GGD包括49個方案和123個規格
