KYN28A型戶內交流金屬鎧裝中置式開關設備

一.概述
KYN28A型戶內交流金屬鎧裝中置式開關設備(以下簡稱開關設備)它適用于三相交流額定電壓12KV、24KV、額定頻率50（60）Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。
符合標準
GB3906-2006 《3~35kV交流金屬封閉開關設備》
GB11022-1999 《高壓開關設備通用技術條件》
IEC62271-200(2003)《額定電壓1 kV以上52kV及以下交流金屬封閉開關設備和控制設備》
DL404-97《戶內交流高壓開關柜訂貨技術條件》
三.使用環境條件
1、環境溫度:最高溫度+40℃，最低溫度-10℃；
2、環境濕度：日平均相對濕度≤95%，月平均相對濕度≤90%；
3、海拔高度:1000m以下；　　　
4、抗地震度:地震烈度不超過8度；
5、周圍空氣應不含腐蝕性或可燃氣體、水蒸氣等明顯污染；
6、無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求；
7、在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。
注：①相對濕度大于70%時應接通電加熱器。
　 ②凡海拔高度超過1000m的地方，按JB/Z102-71規定處理

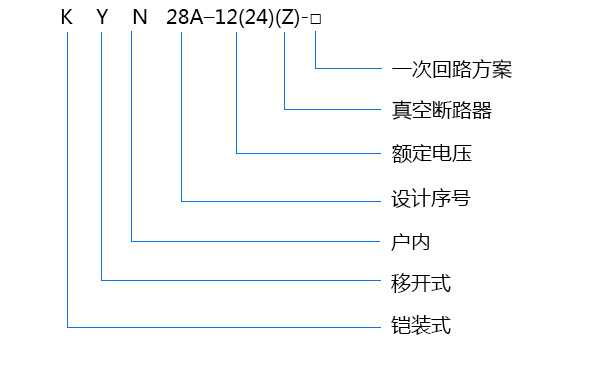

二.型號及其含義

四.技術參數
1.開關設備技術參數見表1

項目		單位	12KV 參數			24KV參數
額定電壓		kV	3.6，7.2，12			24
額定頻率		Hz	50(60)			50(60)
斷路器額定電流		A	630，1250，1600，2000， 2500，3150，4000，5000			630，1250，1600，2000，2500
開關柜額定電流		A	630，1250，1600，2000， 2500，3150，4000，5000			630，1250，1600，2000，2500
額定熱穩定電流(4s)		kA	25，31.5，40，50（1S）			25,31.5,40
額定動穩定電流(峰值）		kA	63，80，100，125			63，80，100
額定短路開斷電流		kA	25，31.5，40，50			25，31.5，40
額定短路關合電流(峰值）		kA	63，80，100，125			63，80，100
額定絕緣水平	1min工頻耐受電壓	kV	24	32	42	65
	雷電沖擊耐受電壓	kV	40	60	75	95
防護等級		外殼為IP4X，隔室間、斷路器室門打開時為IP2X

2、VS1、VD4、3AE真空斷路器技術參數

項目		單位	12KV 參數	24KV參數
額定電壓		kV	3.6，7.2，12	24
額定頻率		Hz	50(60)	50(60)
斷路器額定電流		A	630，1250，1600，2000， 2500，3150，4000，5000	630，1250，1600，2000，2500
開關柜額定電流		A	630，1250，1600，2000， 2500，3150，4000，5000	630，1250，1600，2000，2500
額定熱穩定電流(4s)		kA	25，31.5，40，50（1S）	25,31.5,40
額定動穩定電流(峰值）		kA	63，80，100，125	63，80，100
額定短路開斷電流		kA	25，31.5，40，50	25，31.5，40
額定短路關合電流(峰值）		kA	63，80，100，125	63，80，100
額定絕緣水平	1min工頻耐受電壓	kV	42	65
	雷電沖擊耐受電壓	kV	75	95
額定操作順序			O-0.3s(180s)-CO-180s-CO
額定短路開斷電流開斷次數		次	50	50
機械壽命		次	20000	10000

當斷路器用于控制3~10kV電動機時，若起動電流小于600A，必須加金屬氧化鋅避雷器，其具體要求由用戶與制造廠聯系協商：當斷路器用于開斷電容器組時，電容器組的額定電流不應大于斷路器額定電流的80%。

3、操作機構技術參數見表4

名稱		單位	數值
額定操作電壓	合閘線圈	V	DC220、110，AC220、110
額定操作電壓	分閘線圈	V	DC220、110，AC220、110
線圈功率	合閘線圈	W	245
線圈功率	分閘線圈	W	245
儲能電機功率		W	50
儲能電機額定電壓		V	DC220、110，AC220、110
儲能時間		S	>10

五.結構特點

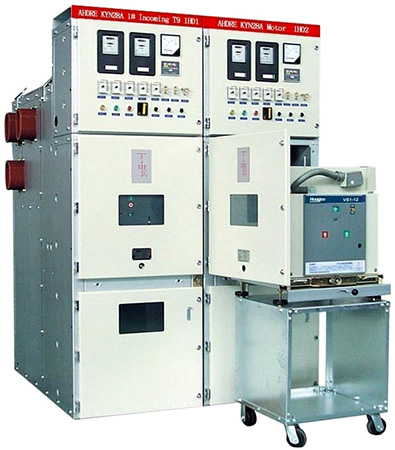

柜體是由柜體和中置式可抽出部件(即手車)兩大部分組成 (見圖1)。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。本開關設備可以從正面進行安裝、調試和維護，因此它可以背靠背、組成雙重排列和靠墻安裝.
1.外殼及其它
開關設備的主柜架是選用進口敷鋁鋅薄鋼板，并采用多重折邊工藝，使整個柜體具有很強的抗腐蝕與抗氧化作用的優點。
2.手車
　　手車與柜體絕緣配合，機械聯鎖安全。根據用途不同，手車分?jǐn)嗦菲魇周嚒㈦妷夯ジ衅魇周?、計量手車、隔離手車等。各類手車按模數，積木式變化，同規格手車可以互相自由互換。當手車需要移開柜體時，用一輛專用轉運車，就可以方便抽出；由于采用中置式，整個小車體積小，檢查、維護方便。

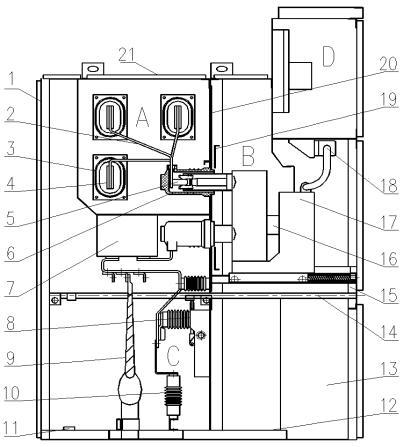

A.母線室 B.斷路器手車室 　C.電纜室　D.繼電器儀表室
1.外殼 2.分支母線 3.母線套管 4.主母線 5.靜觸頭 6.靜觸頭盒
7.電流互感器 8.接地開關 9.一次電纜 10.避雷器 11.接地主母線 　　
12.底板 13.二次線槽 14.接地開關操作機構 15.可抽出式水平隔板 　
16.加熱裝置 　17.斷路器手車 18.二次插頭 19.活門機構 20.裝卸式隔板 21.泄壓
3. 隔室
開關設備主要電氣元件都有其獨立的隔室，即:斷路器手車室、母線室、電纜室、繼電器儀表室。各隔室間防護等級都達到IP2X; 除繼電器室外，其它三隔室都分別有其泄壓通道。

a.斷路器隔室

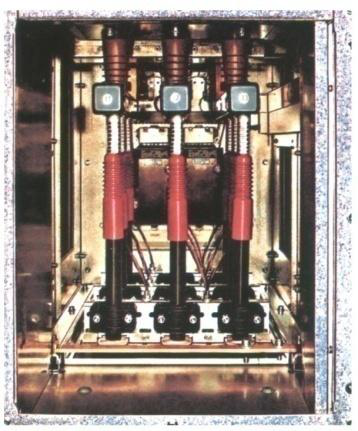

抽出式斷路器移開后，斷路器隔室內的靜觸頭被活門遮蔽，斷路器隔室被保護。
在斷路器室內，打開金屬活門檢查靜觸頭。

b.母線隔室

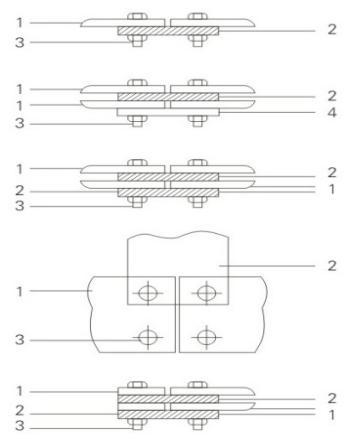

1．主母線2．分支母線3．螺栓4．墊塊母線與支母線的聯接型式

c.電纜隔室
電纜室空間較大，必要時每相可并接6根單芯電纜。

d.繼電器儀表室
繼電器儀表室可安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備。
4.防止誤操作聯鎖裝置
開關設備內裝有安全可靠的聯鎖裝置，完全滿足"五防"的要求。
5.泄壓裝置
在斷路器手車室，母線室和電纜室的上方均設有泄壓裝置，當斷路器或母線發生內部故障電弧時，頂部裝備的泄壓金屬板將會自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜的安全。
達到IP2X; 除繼電器室外，其它三隔室都分別有其泄壓通道。

　　　　　　　　　　　　圖3

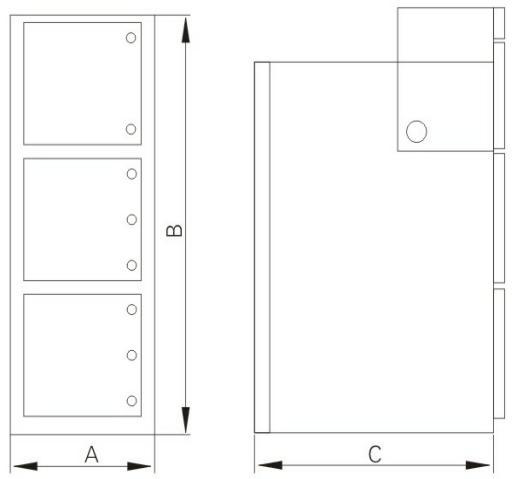

6.開關設備外形尺寸（見圖3、表5）

外形尺寸		12KV	24KV
高H（mm)		2300	2430
寬W(mm)	≤1250A	800、650	1000
	1600A	800 or 1000	1000
	>1600A	1000	1000
深度D（mm)	電纜進線	1500	1850
深度D（mm)	架空進線	1660	2150

六.開關設備安裝和調試

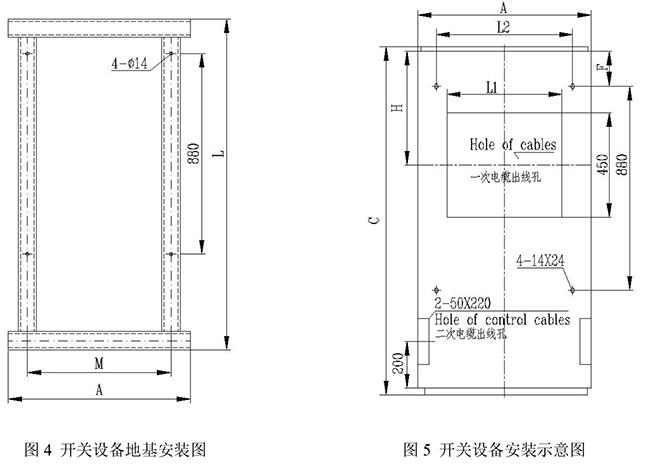

1.開關設備地基見表6、圖4
　2.開關設備的安裝

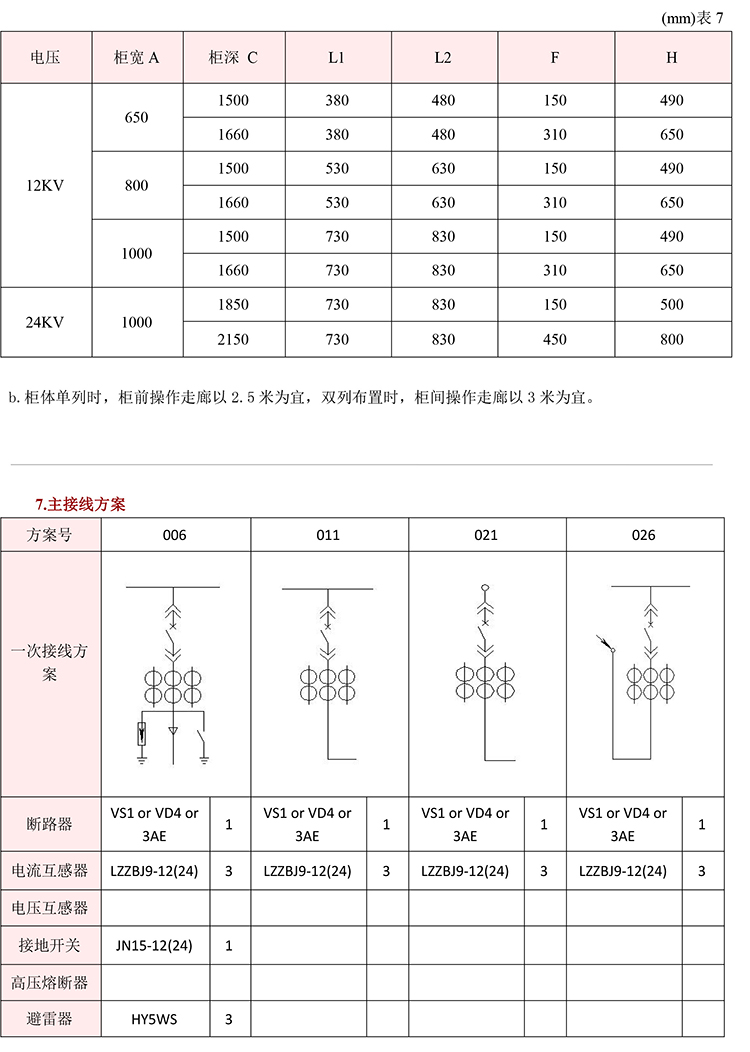

　　a.開關設備的安裝基礎尺寸與安裝尺寸（見圖5、表7）

電壓	柜寬A	柜深C	M	L
12KV	650	1500	480	1450
	650	1660	480	1610
	800	1500	630	1450
	800	1660	630	1610
	1000	1500	830	1450
	1000	1660	830	1610
24KV	1000	1850	830	1800
24KV	1000	2150	830	2100

8.訂貨須知
KYN28A-12(24)開關柜訂貨時應提供下列技術資料

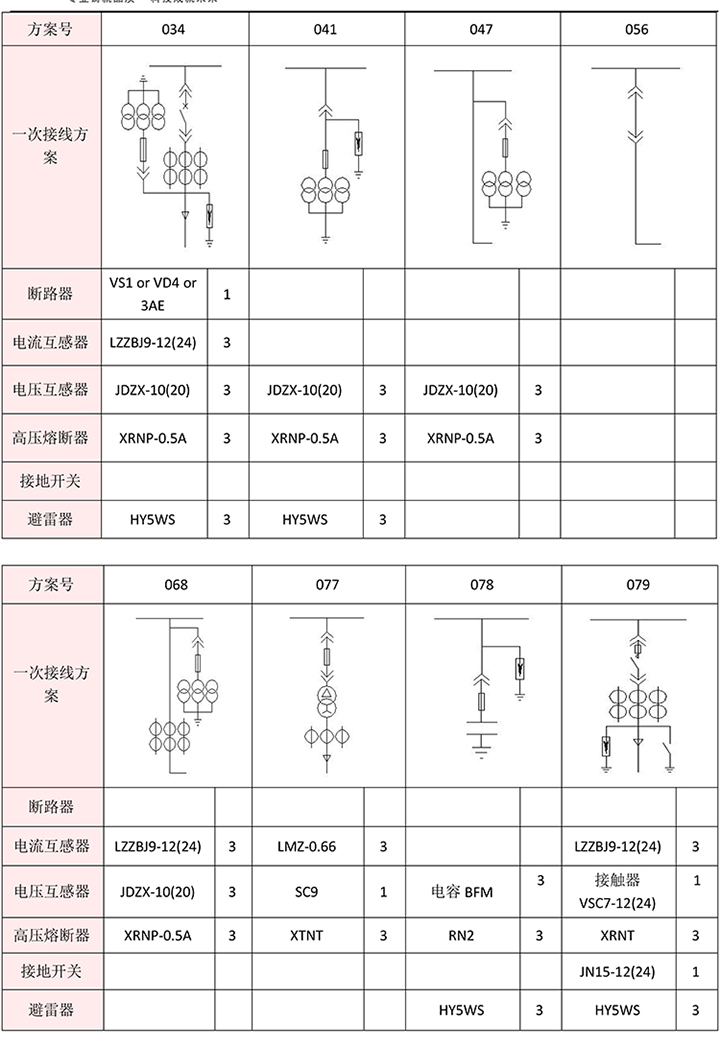

1.主接線方案圖編號、用途和單線系統圖、額定電壓、額定電流，額定短路開斷電流、配電室平面布置圖及開關柜的排列配置圖等；
2.開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；
3.開關柜內主要電氣元件的型號，規格及數量；
4.如開關柜之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數；
5.開關柜使用在特殊環境條件時，應在訂貨時詳細說明；
6.其它特殊要求，在訂貨前須詳細書面說明、協商。如訂貨合同中有所用變柜，地基制作請按照提供的基礎圖施工。
